Boya AGL
Historia
Con el fin de reforzar su contribución a la observación del océano, en junio de 2007 el IEO fondeó en aguas oceánicas del Golfo de Vizcaya la boya océano-meteorológica AGL, única en la región con carga de sensores biogeoquímicos.

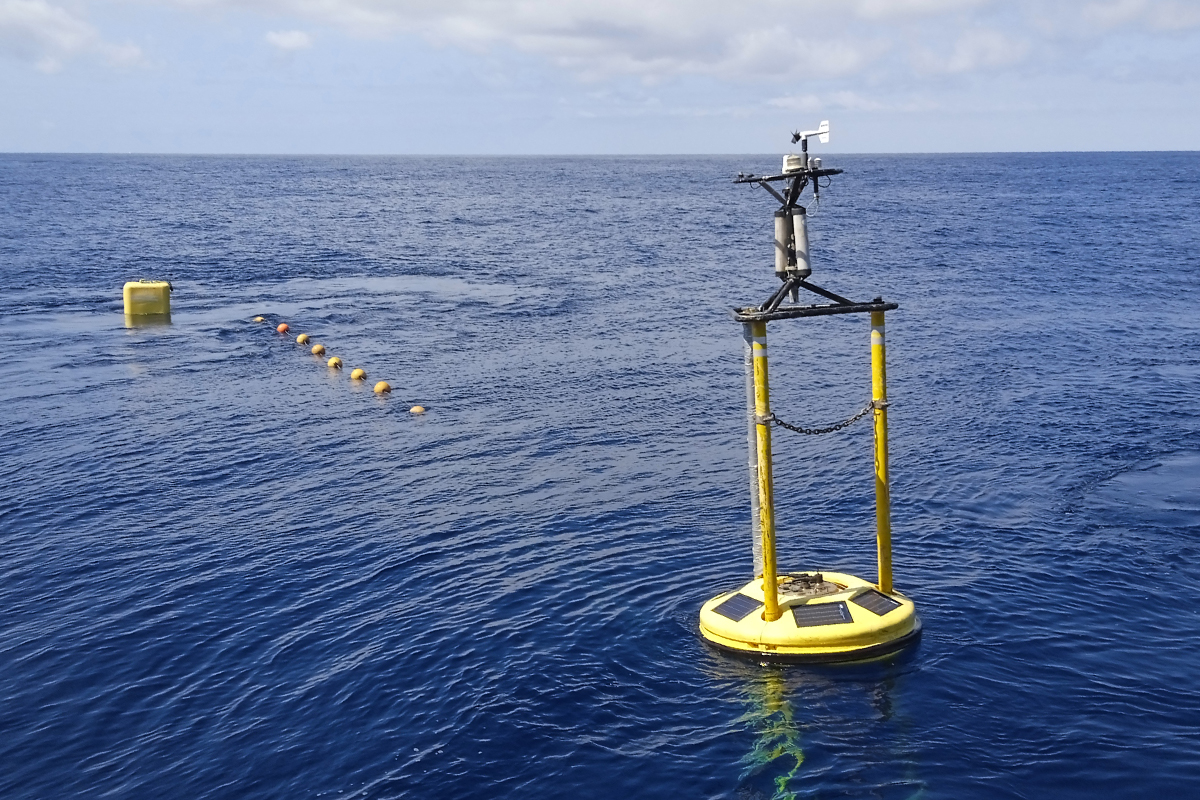

La boya AGL, llamada así en honor al fundador de la estación de Biología Marina de Santander en 1886, Don Augusto González de Linares se fondeó el 27 de julio de 2007 frente a la costa de Santander en el punto 43° 50’N, 3° 47’W a 2878 m de profundidad y equipada con sensores meteorológicos y oceanográficos. Los datos se transmiten cada hora al centro oceanográfico y vía GTS a la Organización Meteorológica Mundial para su uso y asimilación por modelos de predicción meteorológica, oceanográfica y climática. Se encuentran a libre disposición en

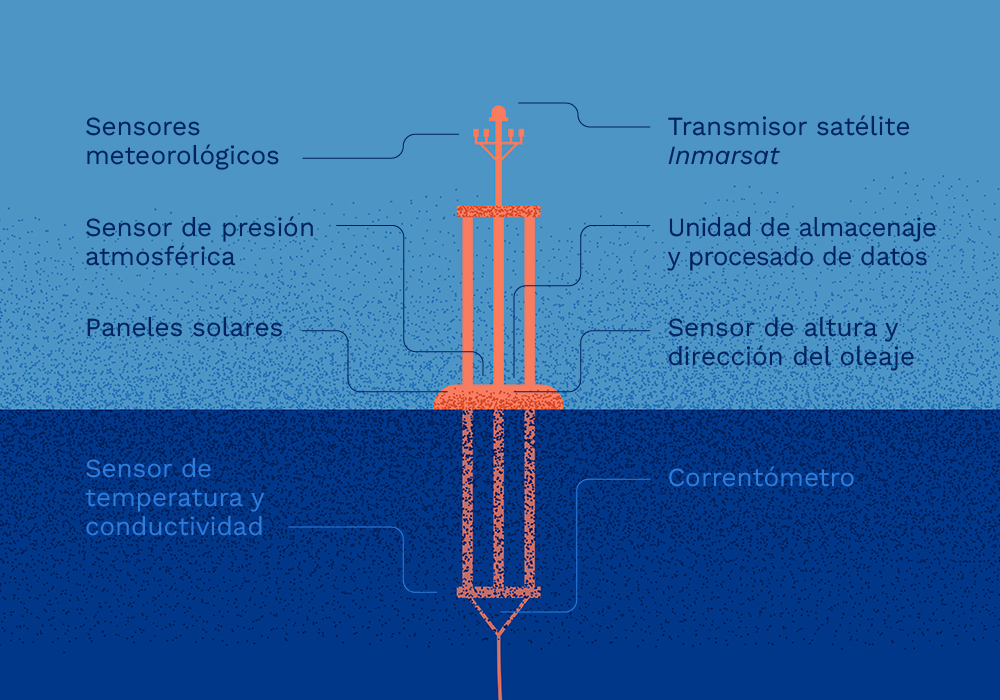

Especificaciones técnicas
Plataforma ODAS
Sistema de adquisición de datos y ‘Ocean tracker (rastreador oceánico)
Estructura metálica construida en aluminio oceánico (resistente a la corrosión marina) y formada por 3 largueros de 6 metros de largo en paralelo unidos en sus extremos por los armazones donde van alojados parte de los instrumentos y en su parte intermedia por una estructura lenticular rodeada del dispositivo de defensa. Placa en lugar visible y con referencia a la propiedad del IEO y teléfono de emergencias.
Dimensiones y peso
Diámetro incluidas las defensas: 1.7 m
Peso: 710 kg
Longitud total: 8.6 m
Flotabilidad: 1400 kg

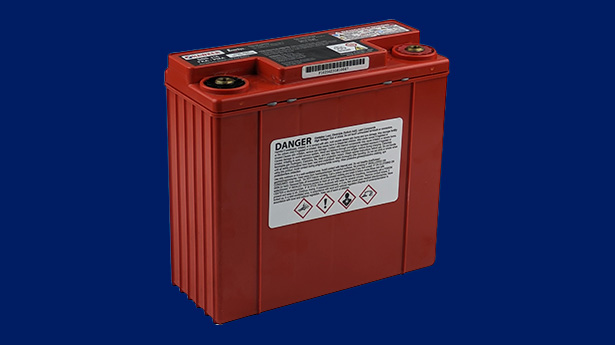

Sistema de alimentación
Salida máxima de corriente: 10 A
Entrada de corriente de baterías y paneles solares máxima: 21 v
Corriente de carga máxima: 7.5 A
Carga de batería a una diferencia de potencial menor: 0.5 V
Rango de voltaje de carga: 10.7 – 20 V
Dimensiones: 235x190x155 mm
Peso: 3 kg
Unidad de procesado y almacenamiento
Memoria de almacenamiento: 28 MB.
Microprocesador: 33 MHz.
Sistema operativo a tiempo real
Software de adquisición de datos.
Funcionamiento de 7 a 40 VDC.
Tamaño: 177x133x111 mm.
Peso: 2.4 kg.
16 entradas analógicas y 17 digitales para sensores.
Ocean Tracker
Modem transceptor en boya y en tierra
Lorem ipsum dolor sit amet, consectetuer adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo.

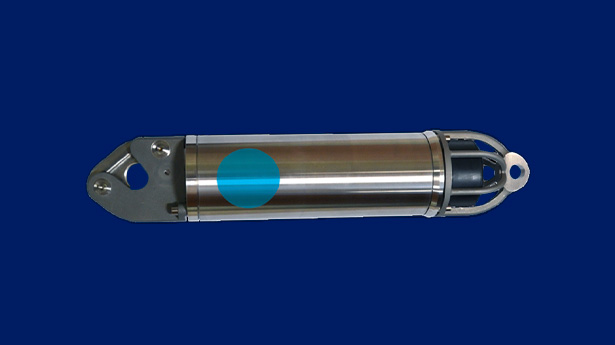

Estructura de fondeo
Línea
Constituida en su parte más profunda por un par de metros de cadena y luego por un cabo textil de alta resistencia (tipo KARAT) de mena de 18 mm y de 2000 m de longitud que se mantiene vertical por la tensión producida por varias boyas sumergidas de flotación. Desde la más somera de estas boyas que se encuentra a unos 30 m de la superficie, se dispone la línea de borneo de la boya constituida en su parte más profunda por un cabo del tipo KARAT de mena de 22 mm que va unido a un sistema mixto de cabo y elastómero con una longitud de 16 m, el cual se fija a la boya terminando en una pieza metálica de unión.
Lastre
Formado por un muerto de fondo con dos ruedas de ferrocarril de unos 1250 kg de peso unido con unos 10 m de cadena a un anclote.
FONDEO
FECHA FONDEO
FECHA RECUPERACIÓN
MOTIVO
FONDEO
FONDEO 01
FECHA FONDEO
13/08/2023
FECHA RECUPERACIÓN
06/11/2023
MOTIVO
Rotura fondeo. Rescate en Lège Cap-Ferret (Francia)
FONDEO
FONDEO 02
FECHA FONDEO
04/09/2024
FECHA RECUPERACIÓN
20/10/2024
MOTIVO
No transmisión de dato
Sensores
La Boya AGL cuenta con tres categorías de sensores. Los sensores de funcionamiento general, los sensores de la estación meteorológica y los sensores de la estación oceanográfica. En la siguiente tabla se detallan las especificaciones de cada uno de los elementos integrados en la boya.
Sensores estación meteorológica
SENSOR
VARIABLE
RANGO
PRECISIÓN
SENSOR
VARIABLE
Temperatura y humedad
RANGO
–
0 – 100 %
PRECISIÓN
–
SENSOR
VARIABLE

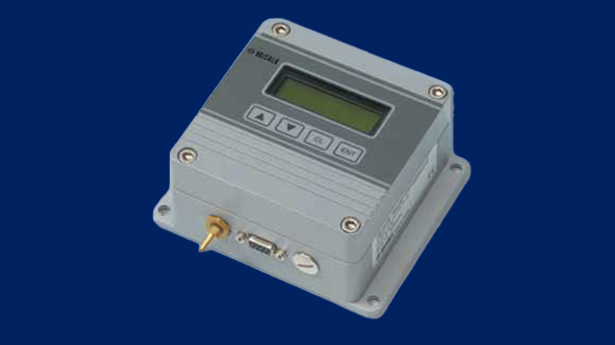

Presión atmosférica
RANGO
500 – 1100 mbar
PRECISIÓN
±100 ppm ±0.1 mbar (20ºC) / 0.01 mbar
SENSOR
VARIABLE
Anemómetro y dirección del viento
RANGO
0 – 100 m/s
0 – 360 º
PRECISIÓN
0.0980 m/s / ±0.3 m/s
±3 ° (precisión)
Sensores estación oceanográfica
SENSOR
VARIABLE
RANGO
PRECISIÓN
SENSOR
VARIABLE
Temperatura
RANGO
-5 – 35 ºC
PRECISIÓN
0.0001 °C / 0.002 °C
SENSOR
VARIABLE
Conductividad
RANGO
0 – 7 S/m (0 – 70 mS/cm)
PRECISIÓN
0.00001 mS/cm / 0.0003 S/m
SENSOR
VARIABLE

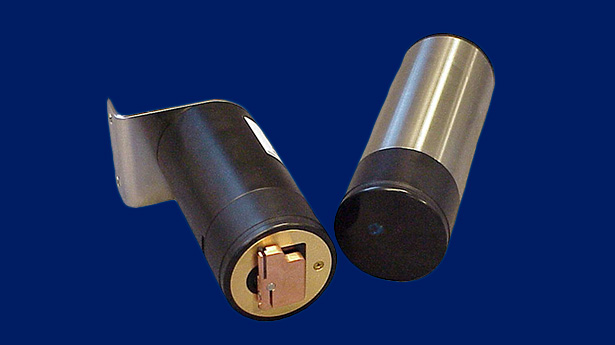

Fluorómetro
RANGO
0.03 – 100 μg/L
PRECISIÓN
±0.01 μg/L / ±0.03
SENSOR
VARIABLE

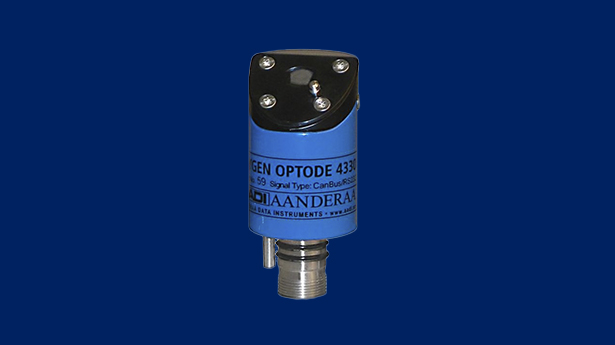

Oxígeno disuelto
RANGO
0 – 500 μM
PRECISIÓN
< 0.1 μM / < 2 μM
SENSOR
VARIABLE

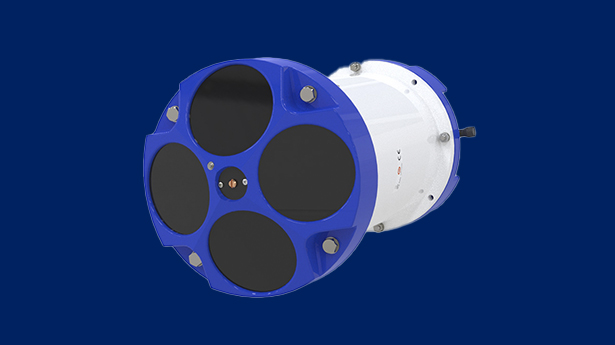

Perfilador Doppler (ADCP)
RANGO
±5 m/s
PRECISIÓN
±0.5 cm/s (0.5% del valor) / 0.1 cm/
SENSOR
VARIABLE

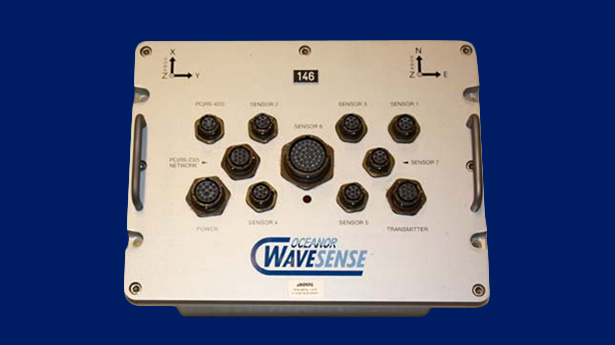

Sensor de oleaje (altura y dirección)
RANGO
±20 m
0 – 360 °
PRECISIÓN
< 0.5% (recién calibrado) – < 1% (3 años) / 1 cm
0.4 – 2 °(error de heading) / 1.5 °
Sensores generales
MODELO
SENSOR
MODELO
SENSOR
Baliza de señalización
MODELO
SENSOR

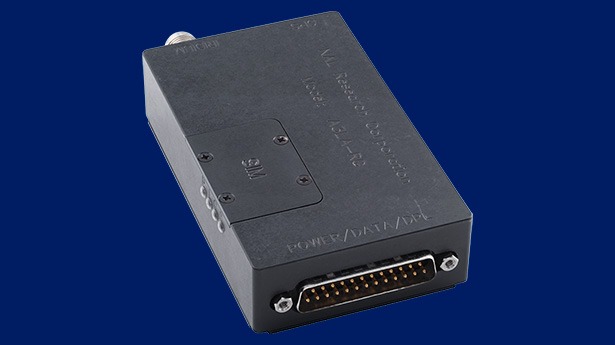

Modem Iridium
MODELO
SENSOR

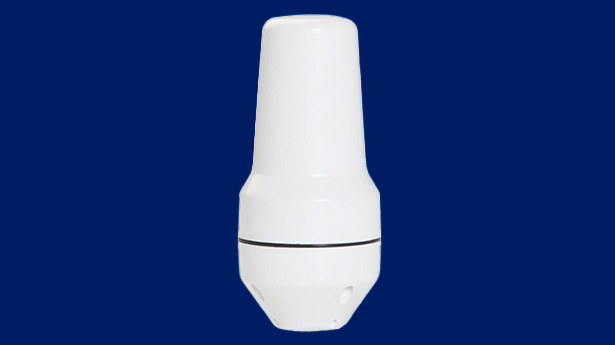

Antena Iridium
MODELO
SENSOR
MODELO
SENSOR
Tracker Iridium
MODELO
SENSOR

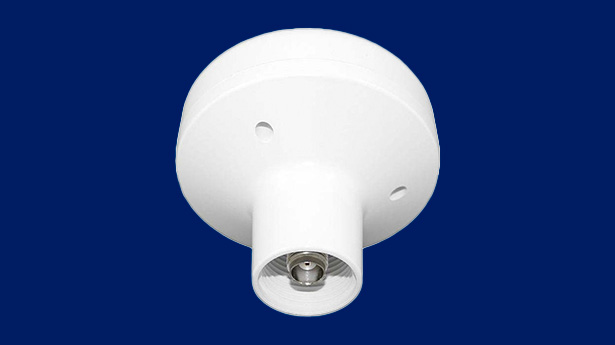

Antena GPS
MODELO
